Legislación en el sector de las ventanas a nivel europeo

La legislación actual más relevante a nivel europeo en el sector de las ventanas es la obligatoriedad del marcado CE, que para las ventanas y puertas peatonales exteriores quedó establecido en las Comunicaciones de la Comisión Europea 2006/C 304/01 (DOUE 13.12.2006) y 2008/C 321/01 (DOUE 16.12.2008). Los criterios a seguir en la puesta en práctica del Marcado CE en España para estos productos están reflejados en cumplimiento del Anexo ZA de la norma UNE-EN 14351-1/2006.

El principal objetivo del marcado CE es declarar la conformidad del producto con todos los requisitos comunitarios impuestos al fabricante por las Directivas Europeas. El marcado CE garantiza la libre circulación de todos los productos de construcción en la Unión Europea, mediante la armonización de las legislaciones nacionales relativas a los requisitos esenciales de los productos en materia de salud, seguridad y bienestar.

El marcado CE por tanto es un “pasaporte técnico” que se aplica a un producto, indicando la conformidad con la parte armonizada de la Norma Europea (UNE EN 14351-1 en el caso de las ventanas y puertas peatonales exteriores en España). Esto significa que el producto puede ser comercializado en toda la UE, pero debe comprobarse que cumple los requisitos del lugar de uso mediante ensayos y pruebas que determinan sus características y sus capacidades.

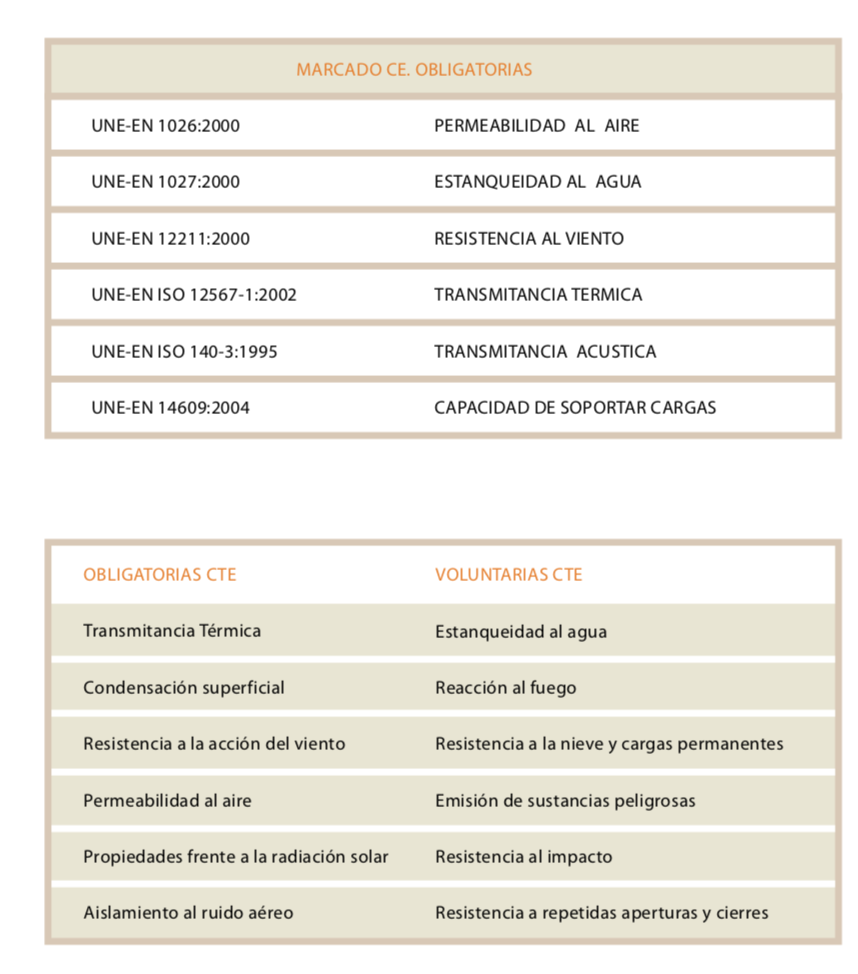

Es por ello que hay que atender las demandas y exigencias propias del lugar de instalación así como su marco normativo. En cada país se exigen ciertas características mínimas a los productos, por ejemplo, el CTE en el caso español, caracteriza a la ventana con seis parámetros obligatorios y seis voluntarios lo que pone de manifiesto el importante papel de este elemento constructivo en la climatización de la vivienda y en la reducción del coste energético.

PERMEABILIDAD AL AIRE

Método de ensayo (UNE EN 12207/2000)

La permeabilidad al aire es definida como la capacidad de estanqueidad al paso de aire que posee una ventana cerrada cuando se encuentra sometida a presión diferencial. En definitiva, se expresa como la cantidad de aire que pasa a través de una ventana o puerta por causa de una presión. Está determinada en gran medida por el tamaño del cerramiento y la calidad del mismo, así como por la configuración de las juntas de apertura.

El propósito de la norma (12208) es clasificar la ventana analizando la permeabilidad al aire de la misma mediante el en- sayo especificado, según la norma UNE EN 1026, haciendo referencia a la superficie total y a la longitud de la junta de apertura. Se deben hacer dos ensayos, uno con presiones positivas y otro con presiones negativas.

La clasificación va del 1 al 4 siendo 4 la máxima. Se establecen escalones 50 Pa que van desde los 50Pa hasta los 600 Pa, y se somete a presión y succión (presión positiva y presión negativa). Se estudian las fugas de aire en superficie (m3/hm2) y las fugas de aire de juntas (m3/hm).

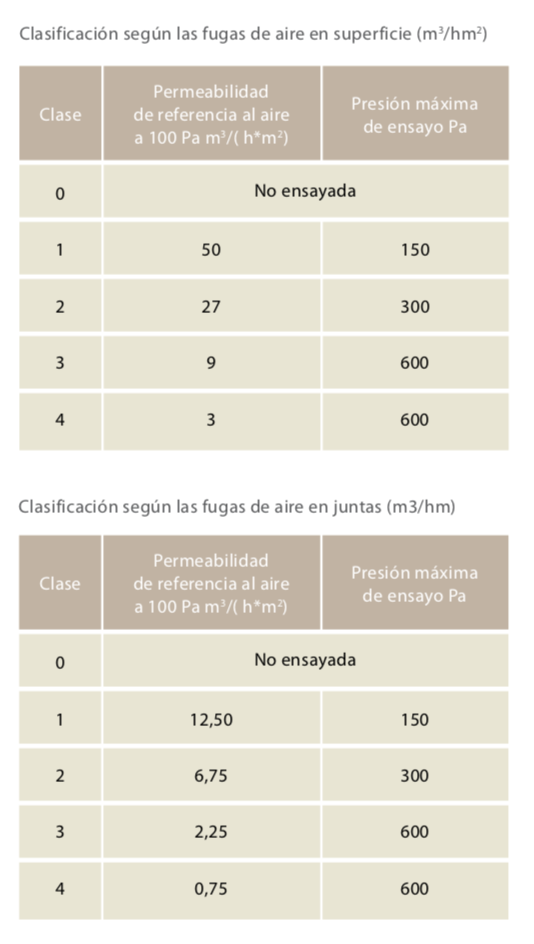

Equivalencias de clasificación:

La extrapolación de resultados de la muestra servirá para todas las ventanas de igual o menor superficie y para aquellas con hasta un 50% de mayor superficie que la muestra ensayada.

En España, según la normativa, la permeabilidad de referencia mínima medida a 100 Pa es la Clase 1 en zona climáticas A/B (50m3/hm2) y clase 2 o superior en zona climáticas C, D, E. (27m3/hm2)
Los tamaños de muestra (ancho y alto) serán las dimensiones máximas consideradas por el fabricante.

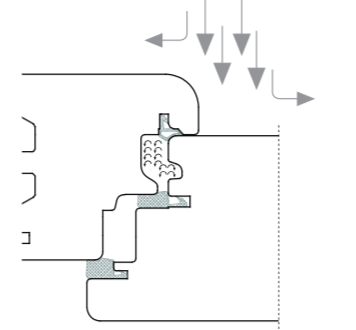

ESTANQUEIDAD AL AGUA

Método de ensayo (UNE EN 12208/2000)

La estanqueidad al agua se define como la capacidad de una ventana cerrada a oponerse a las filtraciones de agua. Los métodos de ensayo son A y B donde:

  • A = Productos totalmente expuestos.

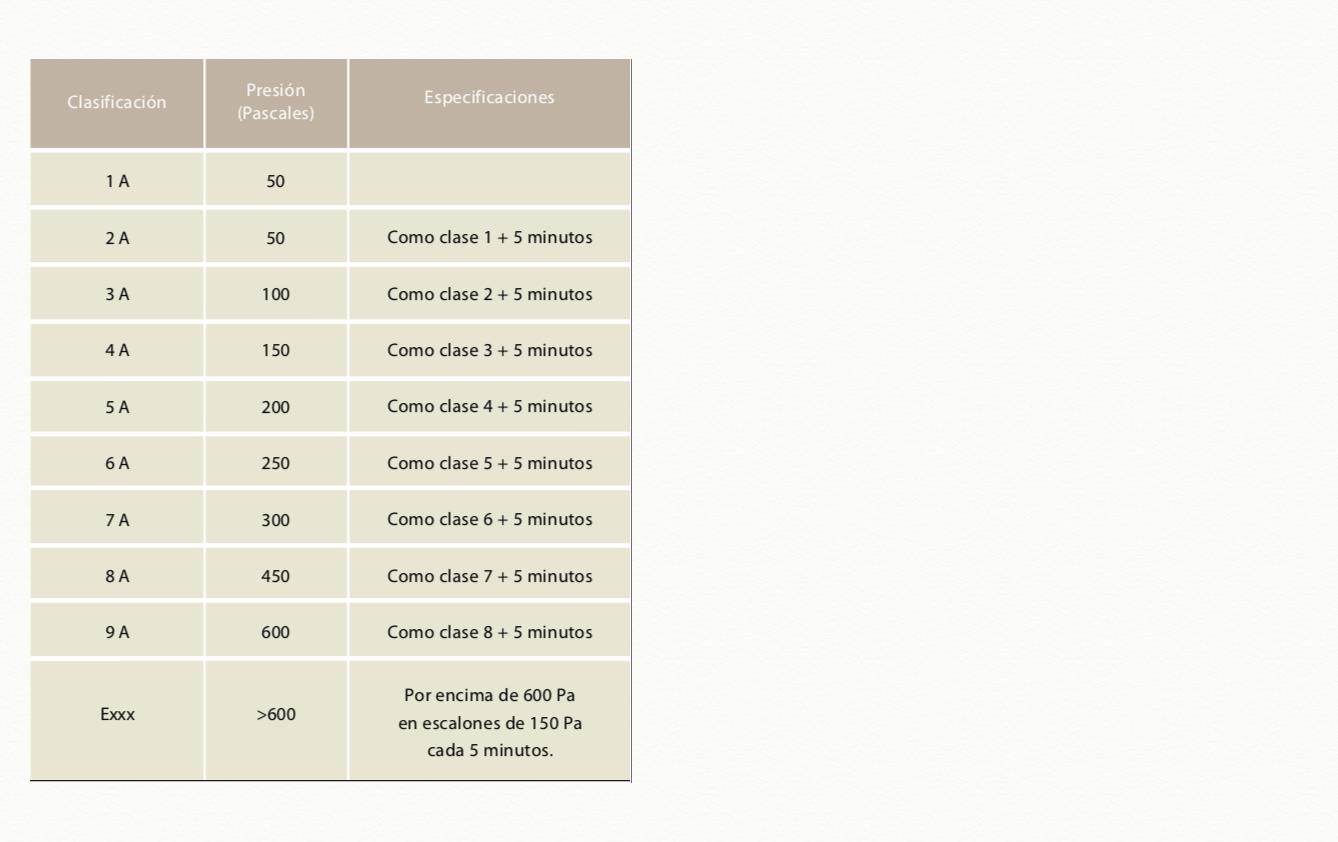

  • B = Productos parcialmente protegidos Una ventana protegida por aleros o elementos salientes de longitud mayor que 1/3 de su distancia al alfeizar pueden considerarse protegidas y sin problemas de estanqueidad. La clasificación va de 1 A hasta 9 A siendo la máxima Exxx (excelente).

Colocada la ventana en el banco de ensayo se somete a un rociado de agua durante 15 minutos/ presión 50 Pa/ clasificación 1a (1er escalón). Al llegar a 600 Pa si no se detecta ninguna incidencia la ventana es 9 A (600 Pa equivale a 113,79 km/h, debe haber un agua-viento muy fuerte para que penetre dentro de la habitación).

RESISTENCIA AL VIENTO

Método de ensayo (UNE EN 12210/2000)

La resistencia al viento nos permite verificar bajo ensayo que, bajo los efectos de presiones y depresiones, la ventana completa tiene una deformación admisible, conserva sus propiedades y garantiza la seguridad de los usuarios.

El acristalamiento debe ser capaz de transmitir la presión repartida en su superficie a los perfiles situados en los bordes.

Los perfiles deben soportar:

Deformación: El perfil más desfavorable de la ventana no debe experimentar deformaciones que impliquen flechas superiores a las admisibles según normativa.

Funcionamiento correcto tras ciclos de repetidos de presión-succión.

Seguridad frente a una presión máxima instantánea.

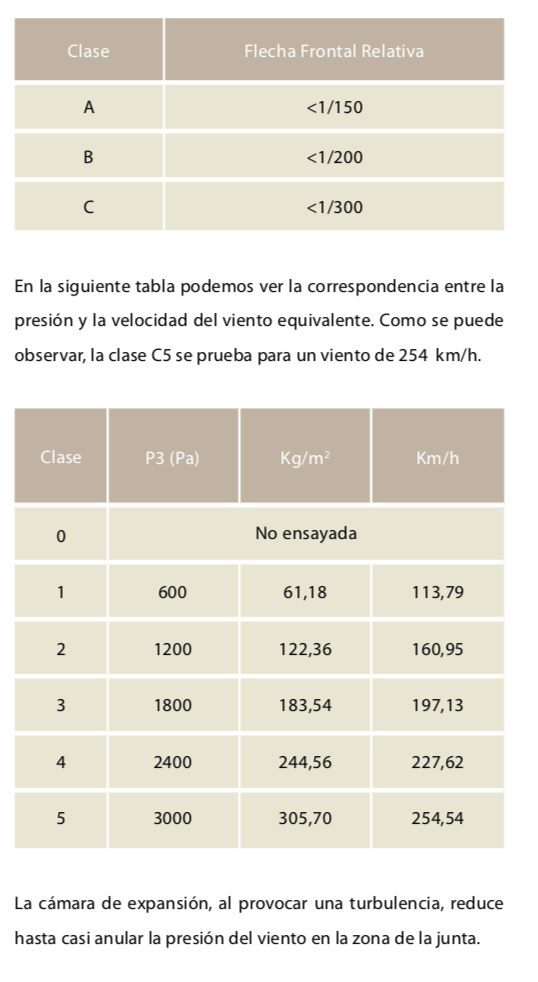

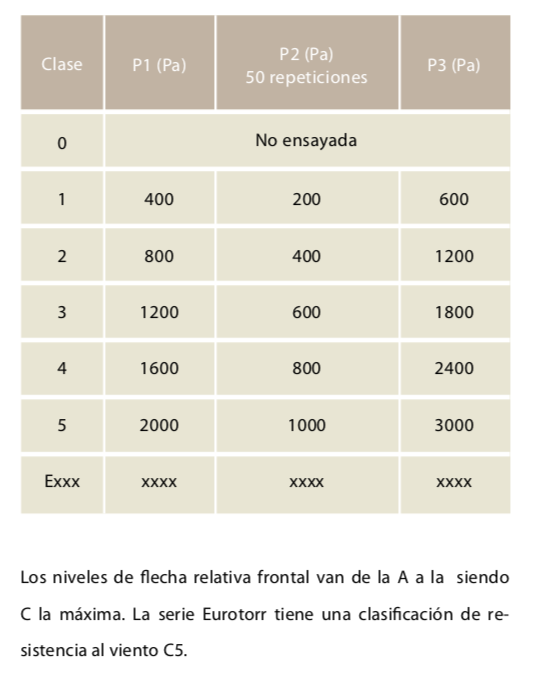

La clasificación de las ventanas, según la norma 12210, va de la clase 0 a la 5, siendo Exxx la máxima.

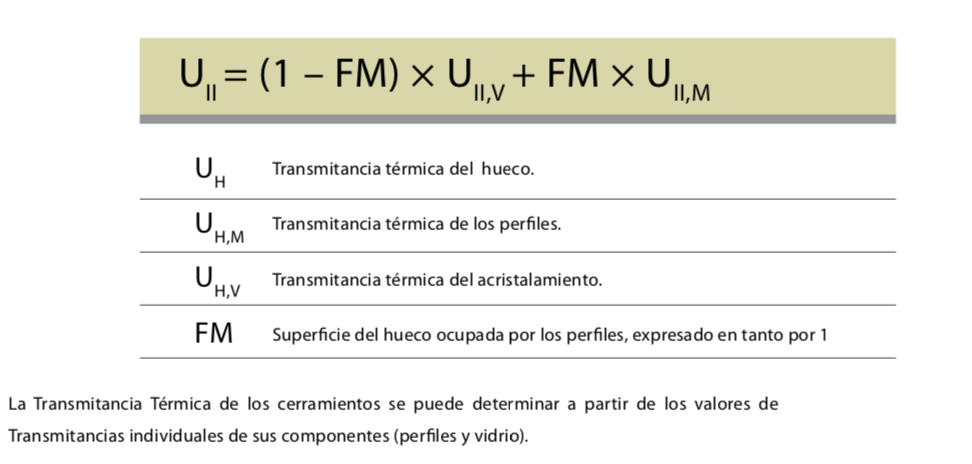

TRANSMITANCIA TÉRMICA

La Eficiencia Energética del cerramiento está caracterizada por su transmitancia térmica (U), la cual representa el flujo térmico unitario a través de una solución constructiva, es decir, la cantidad de “calor” que pasa a través del cerramiento.

En los cerramientos, la transmitancia térmica depende del material, de la geometría de los perfiles y del acristalamiento.

Si bien para el cumplimiento del CTE se han de ensayar solamente los perfiles, para el marcado CE el ensayo es con la configuración habitual de la ventana. Esta será la de menores prestaciones para extrapolar los resultados a mejores configuraciones de vidrio y perfiles.

El ensayo para el marcado CE se realiza mediante el método de la caja caliente guardada y calibrada según UNE 92 204:1995 y UNE 12567-1:2000. La determinación del coeficiente de transmisión térmica de la ventana se realiza mediante la creación de una diferencia de temperatura de 20 grados entre 2 estancias separadas por la ventana. Una vez alcanzado el régimen estacionario se procede a medir la temperatura así como la humedad a intervalos regulares de tiempo a fin de obtener el coeficiente U.

La serie Eurotorr tiene un resultado de ensayo en laboratorio de:

  • Eurotorr 68: U= 1.3 W/(M2K), para una ventana de 68 mm
  • Eurotorr 92: U= 1.1W/(M2K), para una ventana de 92 mm

.

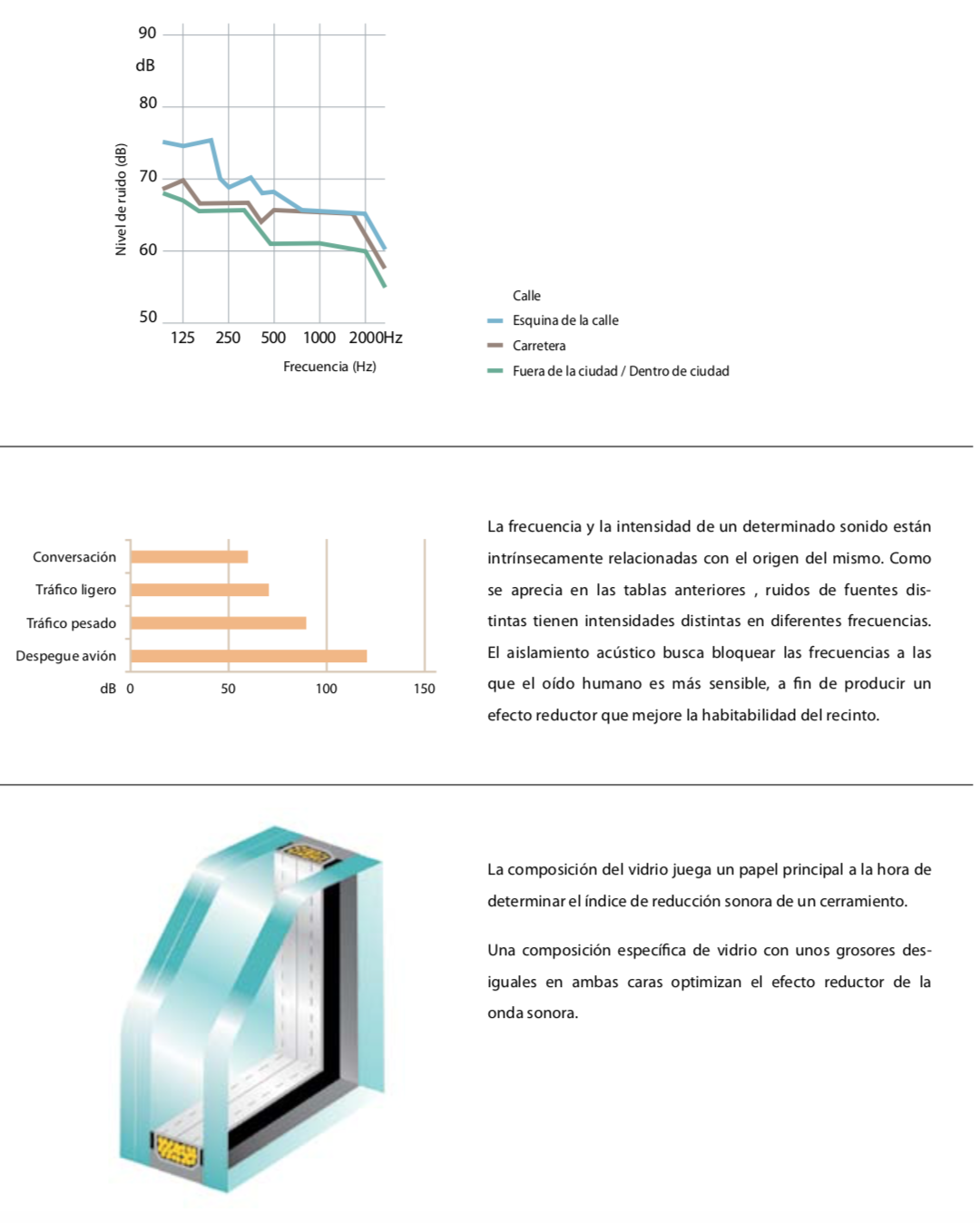

AISLAMIENTO ACÚSTICO

(UNE EN ISO 140-3:1995)

El objetivo del ensayo del aislamiento acústico al ruido aéreo es la determinación del factor R (índice de reducción sonora), que se expresa en decibelios (dBA), y representa la relación que existe entre el ruido exterior y el que entra en la estancia a través del cerramiento. El índice de reducción sonora de- pende en gran medida del vidrio elegido.

Para una ventana EUROTORR oscilobatiente de máxima medida de probeta y con vidrio 4/12/4, el índice R es de 34 dBA, siendo esta una configuración básica que permite extrapolar resultados para toda la gama de Torrero.

Para el ensayo, que se realiza de acuerdo a la norma UNE EN ISO 140-3:1995, se coloca la ventana entre 2 cámaras vacías y se mide el nivel de ruido de ambas cámaras con micrófonos de alta sensibilidad de movimiento de tal manera que barren todo el espacio de las cámaras. A continuación, se comienza a emitir ruido en una de ellas a diferentes frecuencias entre los 100 y 5000 hz y se mide el ruido en ambas cámaras. Cabe reseñar que es más difícil amortiguar frecuencias altas (ruidos agudos) que frecuencias bajas (ruido grave) y que los ensayos se hacen en un espectro de frecuencias perfectamente audibles por los humanos.

TORINCO, mediante ensayos realizados en Ensatec a lo largo del periodo 2007/2010 en el proceso de homologación del marcado CE (el cual poseemos para toda nuestra gama de productos), puede ofrecer desde un aislamiento acústico de 34 dBA, con acristalamiento básico, hasta 50 dBA, con acristalamiento de alto rendimiento acústico.
